完全4K制作中継システムで構築
従来の2K中継時と同様のシステムアップ時間で4K中継にのぞめます。
4K信号は2SI(2 Sample Interleave)、Level Aにて構築。
SWの不具合や不測の事態に備え、ルーター列でのEMG SWを完備し、
4K対応外部DSKも搭載することにより、バックアップ体制の充実を図ります。
APPEARANCE

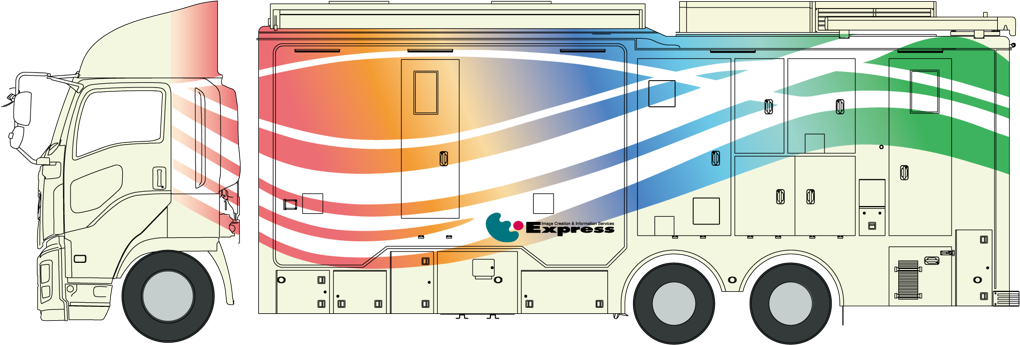

EXTERIOR DRAWING

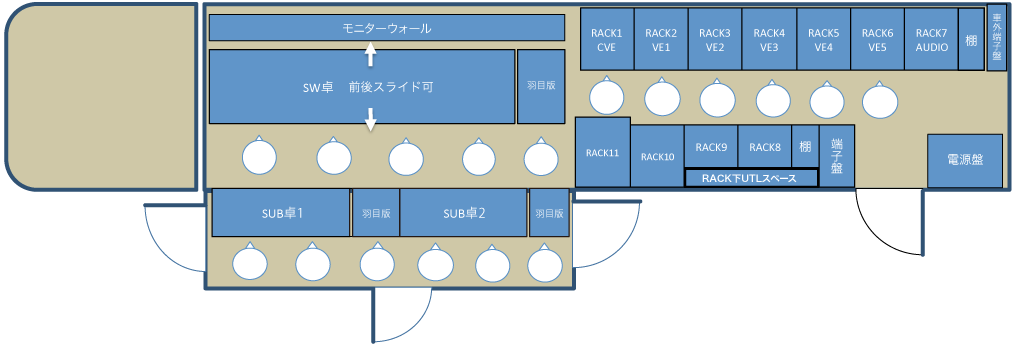

INTERIOR LAYOUT
従来の2K中継時と同様のシステムアップ時間で4K中継にのぞめます。
4K信号は2SI(2 Sample Interleave)、Level Aにて構築。
SWの不具合や不測の事態に備え、ルーター列でのEMG SWを完備し、
4K対応外部DSKも搭載することにより、バックアップ体制の充実を図ります。
制作スペースを車両進行方向に対し横向にする事で、十分なスペースを確保して、快適なオペレーション、ディレクション環境を提供します。
制作スペースモニターには、メインモニターとして30吋4K有機ELモニター(SONY BVM-X300)を設置、55吋LCD COLOR TV(4K BRAVIA)3台、25吋有機ELモニターを4台備え、マルチビューワーにて各素材を自由にレイアウトすることが可能です。
（拡幅横幅3400mm×拡幅1000ｍｍ）
最大でCCU＋BPU4000（ベースバンドプロセッサーユニット）20式をラックマウントできす。
2K中継のシステムアップも構築でき、従来のHD中継車としての運用も可能です。
チーフVEのスペースおよび5名のVEオペレータースペースを確保することにより、多数のカメラオペレートが可能です。
専用光ファイバーケーブルで、長距離伝送可能なMediorNetを導入することにより、映像16回線(Tx:Rx 12:4)に加え、音声信号、インカム端末の伝送等、幅広い運用が可能です。
全長 10200mm ／ 全幅 2495mm ／ 全高 3600mm
発電機は搭載せず、車内機材および制作環境のスペースを確保しました。
持ち込み機器の多様性に備え、VEルームにはUTLスペースを確保し、容易な機器セッティングを可能にしました。
| SW | SONY | XVS-8000 4K運用時 40 INPUT / 12 OUTPUT (2K運用時 最大160 INPUT / 48 OUTPUT) マルチME対応 内蔵マルチビューワー2系統 |
| 対応 FORMAT |
4K Format 2SI 59.94P (4K 23.98Psf、29.97Psfおよび、SQD（Square Division）はSW UPDATEにより対応予定) 2K Format 59.94i 、29.97PsF、23.98PsF |
|
| SWパネル | SONY | 3ME コントロールパネル（36釦） 1ME 持ち出しコントロールパネル（20釦） |
| 映像ルーター | For.A | MFR-8000 (256×256) システムメインルーター MFR-5000 (128×128) モニタ環境系ルーター SW不測の事態に備え、SW卓にEMGセレクトパネル装備 (36釦) |
| ４K U/C D/C | ASACA | DUX-106(U/C) 2SI ⇔ SQD Level A ⇔ Level B 変換対応 DUX-105(D/C) ITU-R.709 ⇔ BT.2020 カラースペース変換可能 HDRC-4000 積載 4K2Kにおける多彩な信号変換に対応可能 |
| 制作ルーム モニター |
SONY | BVM-X300×1 PVM-A250×4 KJ-55A1×3（BRAVIA） |
| VEルーム モニター |
SONY | BVM-X300×1 BVM-E171×2 PVM-A170×5 |
| For.A | MV-42HS×5（VE素材モニター用マルチビューワー） | |
| CCU | 2K/4K制作に応じて積載 CCUは最大20台搭載可能／4K時 BPU-4000を接続で20CAMまでラックマウント可能 |
|
| SG | リーダー電子 | LT4610×2 LT4446×1（チェンジオーバー） |
| VTR | 2K/4K制作に応じて積載 | |
| FS | For.A | FA-505×2式 4K時、2系統の外部4K信号に対応 |
| 音声ルーター | SONY | IXS-6700 |
| インカム システム |
RIEDEL | ARTIST64 持ち出しパネルRCP-1112×6式 PMX-2004 (光延長ユニット 4系統のRCP接続可能) DCP-1116×2式 |
| 光伝送装置 | RIEDEL | MediorNet Compact pro SDI 合計16回線 (Tx 12回線：Rx 4回線 or Tx 4回線：Rx 12回線) |
| シャーシ | いすゞ | QPG-CXY77BJ-SX-M 定員2名 架装：京成自動車工業 全長 10200mm ／ 全幅 2495mm ／ 全高 3600mm |
